EAN-13 Technická specifikace

Zde jsou pokyny pro stanovení velikosti tisku čárových kódů na vašich produktech. Toto je velmi důležité hlavně v případě kdy požadujete ověření čárového kódu. Zárověň vám tyto informace pomohou zajistit, že vaše čárové kódy půjdou správně skenovat. Pokud je to možné, měli byste zachovat velikost čárového kódu v rozmezí daných standardů. V opačném případě se může stát, že někteří obchodníci vaše čárové kódy nepřijmou.

Zvětšení

Specifikovaný rozsah zvětšení pro čárový kód EAN-13 určený ke skenování na prodejním místě je 80% – 200% (X-rozměr 0,26mm-0,66mm).

Minimální povolené zvětšení na 75% (X-rozměr 0,25 mm) platí pouze pro procesy tisku na vyžádání (např. tepelný tisk). V tomto případě by výška grafiky čárového kódu nikdy neměla být menší než je minimální požadovaná výška pro 80% zvětšení.

V případě, že čárový kód bude skenován také v prostředí standardního distribučního skenování (automatické skenování neboli General Distribution Scanning), přípustný rozsah zvětšení je 150% až 200% (X-rozměr 0,50mm – 0,66mm).

Číselné vyjádření čárového kódu

Číselné vyjádření čárového kódu (Human Readable Interpretation) by mělo být vytištěno pod symbolem čárového kódu.

Doporučený typ písma pro čísla čárových kódů je OCR-B výšky 2,75 mm při jmenovité velikosti (100% zvětšení, X-rozměr 0,33 mm). Tento typ písma je pouze doporučení a přijatelná jsou i alternativní typy písma a velikosti znaků za předpokladu, že číslice jsou jasně čitelné.

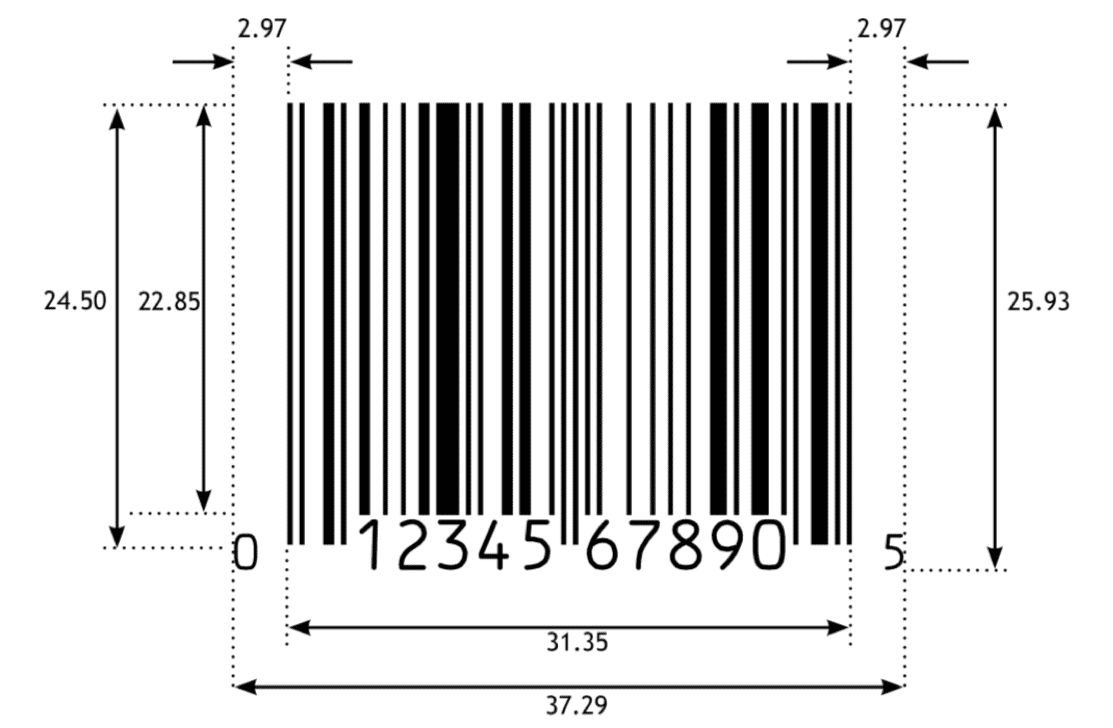

Dimense (všechny rozměry jsou v milimetrech)

Zvětšení X-rozměr Šířka Výška  Levá tichá zóna (Quiet Zone) Pravá tichá zóna (Quiet Zone)
0.80 0.26 25.08 18.28 2.90 1.85
0.85 0.28 26.65 19.42 3.09 1.96
0.90 0.30 28.22 20.57 3.27 2.08
0.95 0.31 29.78 21.71 3.45 2.19
1.00 0.33 31.35 22.85 3.63 2.31
1.05 0.35 32.92 23.99 3.81 2.43
1.10 0.36 34.49 25.14 3.99 2.54
1.15 0.38 36.05 26.28 4.17 2.66
1.20 0.40 37.62 27.42 4.36 2.77
1.25 0.41 39.19 28.56 4.54 2.89
1.30 0.43 40.76 29.71 4.72 3.00
1.35 0.45 42.32 30.85 4.90 3.12
1.40 0.46 43.89 31.99 5.08 3.23
1.45 0.48 45.46 33.13 5.26 3.35
1.50 0.50 47.03 34.28 5.45 3.47
1.55 0.51 48.59 35.42 5.63 3.58
1.60 0.53 50.16 36.56 5.81 3.70
1.65 0.54 51.73 37.70 5.99 3.81
1.70 0.56 53.30 38.85 6.17 3.93
1.75 0.58 54.86 39.99 6.35 4.04
1.80 0.59 56.43 41.13 6.53 4.16
1.85 0.61 58.00 42.27 6.72 4.27
1.90 0.63 59.57 43.42 6.90 4.39
1.95 0.64 61.13 44.56 7.08 4.50
2.00 0.66 62.70 45.70 7.26 4.62



Podmínky:

Šířka čárového kódu = šířka symbolu čárového kódu bez tichých zón (Quiet Zones)

Výška čárového kódu = výška čárového kódu bez hraničních čar (guard bar patterns)

Tichá zóna (Quiet Zone) = bílý prostor na každé straně čárového kódu.

Dobrou praxí je umožnit, aby tichá zóna byla větší než je striktně požadováno.  Předejdete tím problémům v případě rozmazání kódu při tisku nebo jiným tiskovým nepřesnostem.



Pokud si nejste jisti uvedenými podmínkami můžete se podívat do našeho glosáře nebo se obrátit na nás.

Potřebujete-li získat verifikaci čárového kódu je možné ho získat zde.



Odkaz na manuál GS1

Pro kompletní technický popis a specifikaci systému čárových kódů GS1, včetně zásady tisku, doporučené umístění čárových kódů na obalu produktů apod., si můžete prostudovat GS1 General Specifications.
